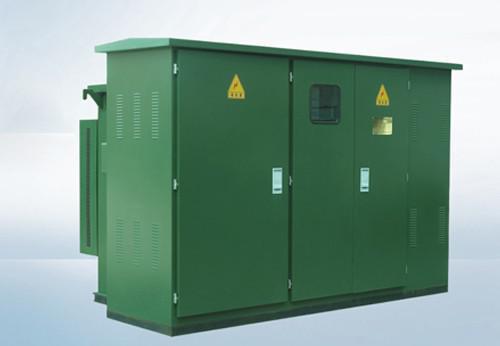

山东箱式变电站教你室外箱变接地的做法。

　　从节能方面看，长距离传输采用高压，用电端用低压。变压器变电所是常用供电电源，发电机是因工程需要而选用的，常常作为备用电源。

　　重要负荷：1主电源+1备用电源+备用发电机组或蓄电池组。一般民用建筑多采用1主+1备。

　　但是往往在设计和施工时，我们忽略了其接地做法，平时做设计的朋友，在图纸上可能也没有做好交代。作为山东箱式变电站的小编，今天我来教大家室外箱式变电站接地的做法。

　　1、箱变接地电阻值不应大于 4 欧姆，水平接地极不满足时，应增加垂直接地极。

　　2、接地装置埋设深度不小于 1 米，以满足跨步电压的***要求。

　　3、所有电气设备外売和底座均应与接地装置可靠连接。

　　4、变压器底座、箱变底座应与接地装置直接连接，连接点均不少于 2 处(可在底座两端设置),以使得其可靠接地。

　　5、所有接地装置均应作热镀锌处理，防金属腐蚀。

　　6、接地装置的所有搭接点必须可靠焊接，搭接长度应为扁刚度的 2倍或圆钢直径的 6倍。

　　7、接地装置边绿经常有人出入的通道处应铺设碎石混凝士路面或沥青路面。

　　以上就是山东箱式变电站的小编整理的室外箱式变电站接地的做法。如果在这方面还有不了解的，欢迎您来电咨询。
